شناسه محصول: TE10014

وایرشو دوبل ده

(TE10014)
ویژگی‌ها
شناسه محصول(TE10014)
رنگقهوه ای
جنسمسی
تعداد در بسته100
مشاهده همه ویژگی‌ها
فروشنده
آلتا الکتریک
200,000 تومان
- +

توضیحات

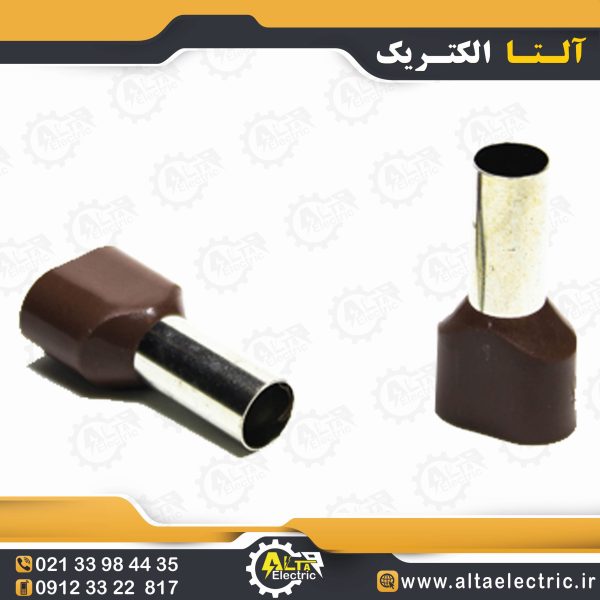

سرسیم وایرشو دوبل ده (TE10014)

وایرشو های دوبل روکشدار ده (10) دارای ورودی دو سیم به صورت هم زمان می باشد. دو سیم وارد سرسیم لوله ای دوبل شده و با ابزار مناسب پرس می شود ، عایق سرسیم لوله ای دوبل به صورت قیفی شکل طراحی شده تا سیم به سهولت در آن قرار گیرد. طول هادی مختلف برای هر سایز وایرشو جهت انطباق با انواع ترمینال ها موجود می باشد. جنس و رنگ روکش سرسیم لوله ای های دوبل روکشدار مطابق با استاندارد DIN می باشد.

سرسیم لوله ای دوبل روکشدار جهت اتصال بین دو سیم و ترمینال مورد استفاده قرار می گیرند.

نحوه استفاده از سرسیم لوله ای دوبل

ابتدا سیم را به اندازه طول هادی وایرشو لخت کرده ، به نحوی که وقتی سیم را داخل وایرشو دوبل قرار می دهیم قسمت عایق سرسیم لوله ای دوبل روی عایق سیم قرار گیرد ، سپس توسط ابزار پرس مناسب ، قسمت هادی وایرشو به سیم پرس شده تا اتصال محکمی بین سیم و سرسیم لوله ای دوبل برقرار شود.

انواع وایرشو

وایرشو در دو نوع تک و دوبل می باشد.

وایرشو های تک برای اتصال تنها یک سیم به ترمینال مناسب است.

با استفاده از سرسیم لوله ای دوبل می توان دو سیم را هم زمان به ترمینال متصل کرد. در واقع با استفاده از وایرشو دوبل علاوه بر اتصال سیم به یک ترمینال ، می توان سیم دومی را نیز به ترمینال متصل کرد. این شیوه در مدارهایی که شیوه اتصال موازی دارند بسیار مفید واقع می شود.

عایق سرسیم لوله ای تکی به صورت استوانه ‌ای شکل و عایق وایرشو دوبل به صورت قیفی شکل می باشد. این شکل عایق در وایرشو دوبل باعث می شود تا دو سیم راحت تر در کنار یک دیگر داخل سرسیم لوله ای دوبل قرار گیرند.

معمولا وایرشو تک با حرف E و وایرشو دوبل با حرف TE نمایش داده می شود.



  • جنس هادی : مس با خلوص 99/95%
  • آب کاری هادی : قلع
  • ورودی حداکثر تا دو رشته سیم 10 میلیمتر



سرسیم وایرشو دوبل

توضیحات تکمیلی

شناسه محصول

(TE10014)

رنگ

قهوه ای

جنس

مسی

تعداد در بسته

100
