کانکتور برق و آشنایی با نوع و عملکرد آن :

کانکتور برق چیست ؟ معرفی انواع کانکتور برق پیچی و پرسی :

اتصال صحیح سیم های برق یکی از مهم ترین عوامل در ایمنی و عملکرد درست تجهیزات الکتریکی است.

روش های قدیمی مانند پیچاندن سیم ها به هم و پوشاندن محل اتصال با نوار چسب شاید در گذشته رایج بوده باشد اما در بسیاری از موارد نمی توانند یک اتصال پایدار ، ایمن و استاندارد ایجاد کنند.

کانکتورها و تجهیزات اتصال سیم به منظور ایجاد یک اتصال مطمئن بین هادی ها طراحی شده اند.

این تجهیزات با استفاده از مکانیزم های مختلف مانند پیچ ، فشار مکانیکی یا پرس کردن باعث ایجاد تماس مناسب الکتریکی بین سیم ها شده و احتمال قطع شدن ، گرم شدن بیش از حد و ایجاد اتصالات خطرناک را کاهش می دهند.

نکته مهم : استفاده از تجهیزات اتصال استاندارد مانند کانکتور پیچی ، کانکتور پرسی ، وایرشو و سرسیم می تواند نقش مهمی در افزایش ایمنی سیم کشی و کاهش مشکلات ناشی از اتصالات ضعیف داشته باشد.

کانکتور برق چیست ؟

کانکتور (Connector) از واژه انگلیسی Connect به معنی اتصال گرفته شده است ، به طور کلی کانکتور قطعه ای است که برای ایجاد اتصال بین دو یا چند بخش الکتریکی یا مکانیکی استفاده می شود.

در صنعت برق کانکتور به تجهیزاتی گفته می شود که برای اتصال سیم ها ، کابل ها یا بخش های مختلف یک مدار الکتریکی مورد استفاده قرار می گیرند.

این قطعات معمولاً از دو بخش اصلی تشکیل شده اند :

• بخش هادی : قسمت فلزی که جریان الکتریکی را منتقل می کند.
• بخش عایق : پوشش محافظی که از تماس ناخواسته و اتصال کوتاه جلوگیری می کند.

هدف اصلی استفاده از کانکتور ایجاد یک اتصال الکتریکی مطمئن ، سریع و قابل اعتماد است.

بسته به نوع طراحی برخی کانکتورها امکان باز کردن و اتصال مجدد را فراهم می کنند ، در حالی که برخی دیگر مانند مدل های پرسی برای ایجاد یک اتصال دائمی طراحی شده اند.

انواع کانکتور برق

کانکتورهای برق با توجه به روش اتصال ، ساختار مکانیکی و نوع کاربرد در مدل های مختلفی تولید می شوند.

در تجهیزات اتصال سیم دو نوع پرکاربرد که در بسیاری از پروژه های برق مورد استفاده قرار می گیرند ، کانکتور پیچی و کانکتور پرسی هستند.

انتخاب بین این دو مدل به عواملی مانند نوع سیم ، میزان جریان ، شرایط محیطی ، نیاز به باز کردن مجدد اتصال و تجهیزات در دسترس بستگی دارد.

در ادامه هر کدام از این کانکتورها را بررسی می کنیم.

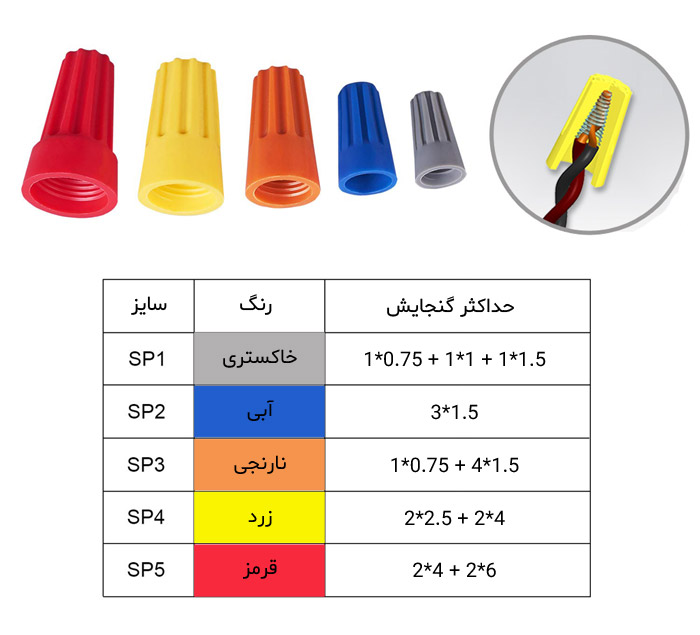

کانکتور پیچی چیست ؟

کانکتور پیچی یکی از رایج ترین تجهیزات اتصال سیم به سیم است که برای ایجاد یک اتصال سریع و مطمئن بین دو یا چند رشته سیم استفاده می شود.

در این نوع کانکتور ، اتصال الکتریکی به وسیله یک مکانیزم پیچی ایجاد می شود که باعث فشرده شدن سیم ها در قسمت هادی داخلی کانکتور می گردد.

ساختار کانکتور پیچی معمولاً شامل یک بدنه عایق مقاوم و یک بخش هادی فلزی در قسمت داخلی است.

بدنه خارجی بسیاری از این محصولات دارای شیارهایی است که باعث افزایش اصطکاک بین دست و کانکتور شده و نصب آن را آسان تر می کند.

اجزای اصلی کانکتور برق پیچی :

1. هادی فلزی کانکتور : بخش هادی کانکتور قسمت اصلی انتقال جریان برق است ، کیفیت جنس فلز میزان رسانایی و طراحی این بخش تأثیر مستقیمی بر کیفیت اتصال نهایی دارد.
2. بدنه عایق کانکتور : بدنه عایق معمولاً از مواد پلاستیکی مقاوم ساخته می شود و وظیفه آن جلوگیری از تماس ناخواسته بین سیم ها و افزایش ایمنی اتصال است.
3. مکانیزم نگهدارنده سیم : روش نگهداری سیم در کانکتورها بسته به نوع محصول متفاوت است ، در مدل کانکتور پیچی اتصال با فشار و چرخاندن ایجاد می شود.

اگر چه کانکتورها در مدل ها و طراحی های مختلف تولید می شوند اما بیشتر آن ها از اجزای مشابهی تشکیل شده اند که وظیفه ایجاد اتصال ایمن را بر عهده دارند.

نحوه عملکرد کانکتور برق پیچی :

برای استفاده از کانکتور برق پیچی ابتدا بخش مشخصی از روکش سیم جدا می شود و سپس سیم ها در قسمت داخلی کانکتور قرار گرفته و با چرخاندن کانکتور بخش فلزی داخلی باعث فشرده شدن و نگه داشتن سیم ها می شود.

این فرآیند باعث ایجاد تماس مناسب بین هادی های سیم شده و یک اتصال مکانیکی و الکتریکی قابل اعتماد ایجاد می کند.

مزایای کانکتور برق پیچی :

• کاهش زمان سیم کشی و تعمیرات
• عایق بودن بدنه و افزایش ایمنی اتصال
• نصب سریع بدون نیاز به ابزار تخصصی
• امکان باز کردن و اصلاح اتصال در صورت نیاز
• مناسب برای بسیاری از کاربرد های عمومی برق

کانکتور برق و آشنایی با نوع و عملکرد آن

کانکتور برق پرسی چیست ؟

کانکتور پرسی نوع دیگری از تجهیزات اتصال سیم است که برای ایجاد اتصال از فشار مکانیکی به وسیله ابزار پرس استفاده می کند.

در این روش سیم ها داخل بخش فلزی کانکتور قرار گرفته و با استفاده از ابزار مخصوص پرس ، هادی داخلی کانکتور روی سیم ها فشرده می شود.

بر خلاف کانکتورهای پیچی که امکان باز کردن اتصال وجود دارد کانکتورهای پرسی معمولاً برای ایجاد یک اتصال محکم و دائمی طراحی شده اند و در پروژه هایی که دوام اتصال اهمیت بالایی دارد کاربرد بیشتری دارند.

ساختار کانکتور پرسی :

یک کانکتور پرسی معمولاً از سه بخش اصلی تشکیل می شود :

• روکش عایق : برای جلوگیری از تماس ناخواسته و افزایش ایمنی.
• ناحیه پرس : قسمتی که توسط ابزار مخصوص تحت فشار قرار می گیرد.
• بخش فلزی هادی : قسمتی که سیم ها داخل آن قرار گرفته و پرس می شوند.

مزایای کانکتور برق پرسی :

• ایجاد اتصال بسیار محکم و پایدار
• مقاومت مناسب در برابر لرزش و حرکت
• مناسب برای کاربرد های صنعتی و حرفه ای
• کاهش احتمال شل شدن اتصال در طول زمان
• ایجاد اتصال یکنواخت با استفاده از ابزار پرس استاندارد

کیفیت اتصال در کانکتورهای پرسی به انتخاب ابزار پرس مناسب و اجرای صحیح فرآیند پرس کردن وابسته است ، پرس نامناسب می تواند باعث کاهش استحکام مکانیکی و کیفیت اتصال الکتریکی شود.

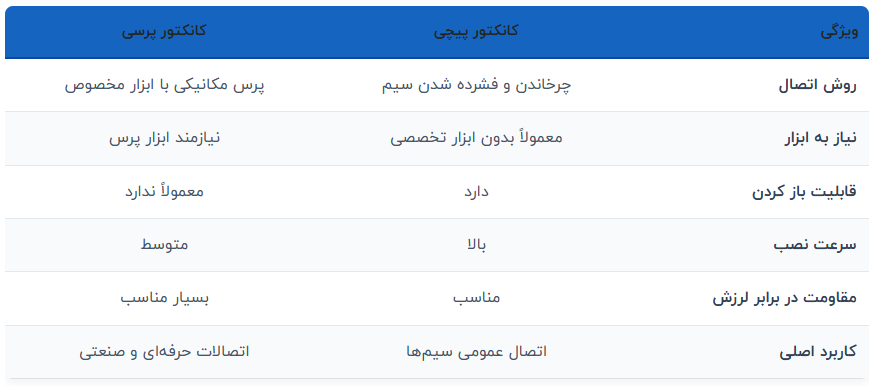

تفاوت کانکتور پیچی و کانکتور پرسی :

کاربرد کانکتورهای برق :

کانکتورها در بسیاری از پروژه های الکتریکی و صنعتی استفاده می شوند. بسته به نوع طراحی این محصولات می توانند برای اتصال سریع سیم ها ، ایجاد ارتباط بین کابل ها یا نصب تجهیزات داخل تابلو های برق مورد استفاده قرار می گیرند.

• سیستم های روشنایی
• تجهیزات الکتریکی و کنترلی
• تابلو های برق و تجهیزات صنعتی
• سیم کشی ساختمان و جعبه تقسیم ها
• تعمیرات و تغییرات در مدارهای الکتریکی

انتخاب نوع کانکتور باید بر اساس نوع سیم ، سطح مقطع هادی ، جریان مصرفی ، شرایط محیطی و نوع کاربرد انجام شود.

اجزای اصلی کانکتور برق :

اگر چه کانکتورها در مدل ها و طراحی های مختلف تولید می شوند اما بیشتر آن ها از اجزای مشابهی تشکیل شده اند که وظیفه ایجاد اتصال ایمن را بر عهده دارند.

۱. هادی فلزی کانکتور :

بخش هادی ، قسمت اصلی انتقال جریان برق است کیفیت جنس فلز ، میزان رسانایی و طراحی این بخش تأثیر مستقیمی بر کیفیت اتصال نهایی دارد.

۲. بدنه عایق کانکتور :

بدنه عایق معمولاً از مواد پلاستیکی مقاوم ساخته می شود و وظیفه آن جلوگیری از تماس ناخواسته بین سیم ها و افزایش ایمنی اتصال است.

۳. مکانیزم نگهدارنده سیم :

روش نگهداری سیم در کانکتورها بسته به نوع محصول متفاوت است ، در برخی مدل ها مانند کانکتور پیچی اتصال با فشار و چرخاندن ایجاد می شود و در مدل های پرسی سیم به وسیله ابزار مخصوص داخل بخش فلزی کانکتور فشرده می شود.

جمع بندی :

کانکتورهای برق یکی از مهم ترین تجهیزات مورد استفاده در سیستم های الکتریکی هستند که وظیفه ایجاد یک اتصال ایمن ، پایدار و قابل اعتماد بین سیم ها را بر عهده دارند.

انتخاب نوع مناسب کانکتور با توجه به نوع سیم ، جریان مدار ، شرایط محیطی و نحوه نصب نقش مهمی در عملکرد صحیح مدار و افزایش ایمنی خواهد داشت.

کانکتورهای پیچی به دلیل نصب آسان و امکان باز کردن مجدد گزینه مناسبی برای بسیاری از کاربرد های عمومی هستند اما در مقابل کانکتورهای پرسی با ایجاد یک اتصال دائمی و مستحکم بیشتر در پروژه های حرفه ای و صنعتی مورد استفاده قرار می گیرند.

اگر قصد خرید انواع کانکتور برق ، سرسیم ، وایرشو و سایر تجهیزات اتصال را دارید پیشنهاد می شود محصول مورد نظر را با توجه به مشخصات فنی ، کیفیت ساخت و نوع کاربرد انتخاب کنید تا از عملکرد مطمئن سیستم الکتریکی خود اطمینان داشته باشید.
