کابلشو و آشنایی با نوع و عملکرد آن

کابلشو یا سرکابل چیست ؟

کابلشو یا سرکابل دسته متفاوتی از سرسیم بوده که برای اتصال و برقراری جریان الکتریکی بین هادی کابل با تجهیزات الکتریکی به کار می رود. به عبارت دیگر می توان گفت کابلشو پل ارتباطی میان هادی کابل و محل اتصال می باشد و باید ظرفیت جریانی مطابق با هادی کابل را داشته باشد.

کابلشو از دو قسمت تشکیل شده است :

  • بَرِل یا ساقه کابلشو که در بسته به انواع مختلف می تواند کوتاه یا بلند باشد.
  • سطح تماس کابلشو با شینه

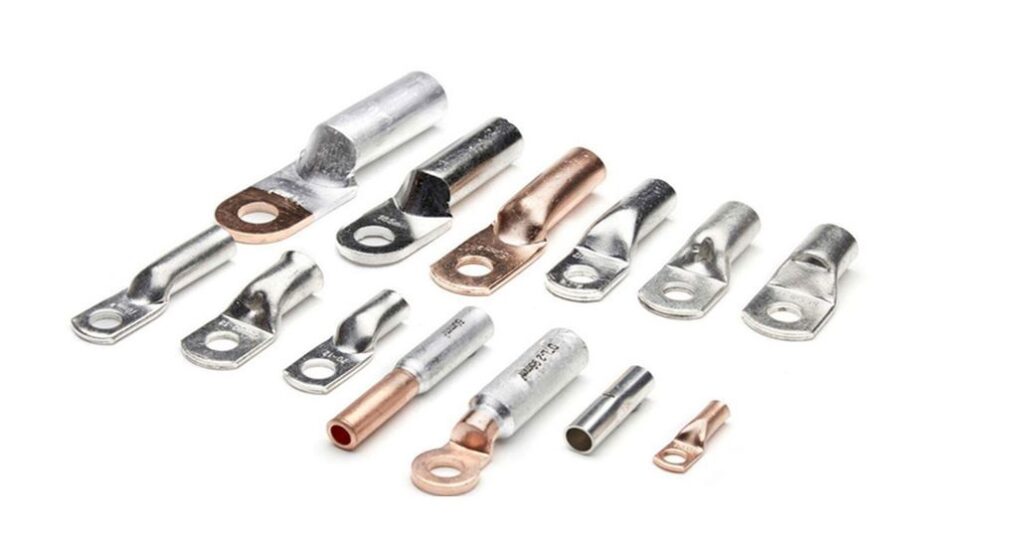

انواع کابلشو بر اساس جنس :

کابلشو مسی

کابلشوهای مسی شامل یک لوله مسی بوده که بر روی آن هیچ گونه شکافی وجود ندارد. این دسته از انواع کابلشو براساس استاندارد DIN 46235 ساخته شده و برای تولید آن ها از 99.5 درصد مس استفاده می‌شود. ساقه یا کانال کابل این دسته از سرکابل ها کوتاه تر و کوچک تر از انواع دیگر می باشد اما دوام اتصال الکتریکی و مکانیکی آنها تحت تأثیر قرار نمی گیرد. یکی از مهم ترین مزیت‌های سرکابل مسی مقاومت بالای آن ها در برابر پرس شدن است به طوری که هیچ شکافی روی آن‌ها ایجاد نمی شود.

روی سطح سرکابل های مسی را برای افزایش استحکام و بالا بردن مقاومت در برابر خوردگی با لایه ای از فلز قلع پوشش می دهند.

کابلشو آلومینیومی

کابلشوهای آلومینیومی همانطور که از نامشان پیداست از جنس آلومینیوم ساخته شده اند. بر روی سطح برخی از انواع کابلشو آلومینیومی ، به منظور پوشش و حفاظت از دستگاه در برابر برق گرفتگی و یا نوسان در اتصالات ، لایه ای از جنس PVC کشیده می شود.

استفاده از کابلشو آلومینیومی غیراستاندارد باعث شده تا کابلشو قدرت لازم برای انتقال جریان نامی کابل را از دست داده و محل اتصال گرم شود و در نهایت آتش سوزی رخ دهد.

کابلشو آلومینیومی استحکام مکانیکی کمتری نسبت به کابلشو مسی دارد. به همین دلیل ساقه و ضخامت کابلشو آلومینیومی بیشتر از کابلشو مسی طراحی می‌ شود.

درمقابل این دسته از انواع کابلشو در برابر زنگ زدگی و شرایط آب و هوایی مختلف مقاومت بیشتری دارد.

کابلشو بیمتال

کابلشو بیمتال کابلشویی است که از دو جنس مس و آلومینیوم به دو صورت ساخته می شود.

  • ساقه از جنس مس و سطح تماس از جنس آلومینیوم
  • ساقه از جنس آلومینیوم و سطح تماس از جنس مس

این نوع سرکابل تنها در شرایطی استفاده می شود که جنس هادی و محل اتصالات (مانند شینه) نسبت به یکدیگر متفاوت باشد. در ساخت کابلشو بیمتال از تکنولوژی پیوند شیمیایی الکتریکی برای اتصال سطح تماس و ساقه کابلشو استفاده می شود. این روش اتصال از خوردگی دو فلز جلوگیری می کند.

کابلشوهای بیمتال براساس مقدار مس استفاده شده در دو نوع کابلشو DTL1 و کابلشو DTL2 وجود دارند که مقدار مس استفاده شده در کابلشو DTL2 بیشتر از کابلشو DTL1 است. اما برای کابلشوهای بیمتال DTL1 نصف آلومینیوم و نصف مس به کار رفته است.

از کابلشوهای بیمتال برای محافظت از لامپ ها ، در تابلوهای برق ، کنترل درجه حرارت لوازم برقی و در موتورهای الکتریکی در برابر اضافه بار استفاده می شود.

کابلشو و آشنایی با نوع و عملکرد آن

انواع کابلشو براساس نحوه اتصال

  • کابلشو پرسی :

در این روش کابلشو به ‌وسیله دستگاه پرس به کابل پرس می‌شود که به دو صورت دستی و هیدرولیکی انجام می شود.

پرس دستی برای کابلشوهایی با سطح مقطع کم کاربرد دارد. زیرا در این نوع پرس کابلشو باید به ‌وسیله فشار دست پرس شود. در پرس هیدرولیکی نیز پرس با فشار روغن انجام می‌شود و برای کابلشوهایی با سایز بزرگتر مناسب است.

  • کابلشو لحیمی :

در این روش اتصال کابل ها در سر کابل به هم لحیم شده و در درون کابل جمع نمی شوند.

  • کابلشو پیچی :

اتصال کابل در این روش با استفاده از پیچ انجام می شود بدین صورت که پس از قرارگیری کابل پیچ های روی کابلشو را به ‌قدری می ‌پیچانیم تا هرز شوند.

از نظر فنی و استقامت استفاده از کابلشوهای پرسی نسبت به پیچی و کابلشوهای پیچی نسبت به لحیمی ارجحیت دارد.

پرس کابلشو

برای پرس کردن کابلشو به سیم از پرس کابلشو استفاده می شود که به سه صورت وجود دارد.

پرس دستی کابلشو (کابلشو زن دستی) : این نوع پرس کابلشو دو فک دارد که پس از قرارگیری کابلشو بر روی سر سیم لخت شده آن را میان این دو فک قرار می دهند و پس از آن با اعمال فشار به دسته های پرس دستی کابلشو به سرسیم پرس می شود.

پرس کابلشو هیدرولیکی : این نوع پرس کابلشو به واسطه نیروی مکانیکی عمل می کند از پرس هیدرولیکی کابلشو برای برش کابل های آلومینیوم ، مس و آرموردار مورد استفاده قرار می گیرد.

پرس کابلشو هیدرولیک شارژی : این پرس کابلشو به واسطه نیروی الکتریسیته و باتری عمل می کند جنس فک های پرس کابلشو هیدرولیک شارژی از فولاد درجه یک است.
